在制造业数字化转型的浪潮中，“从实物到数字模型再到生产图纸” 的转化效率，直接决定企业的研发速度与市场竞争力。产品三维抄数服务、逆向测绘建模、实物激光扫描建模与 3D 出图的协同应用，以 “高精度、高效率、全流程” 为核心，打破了传统制造的 “图纸依赖”，为无图纸零件复刻、竞品分析、快速试产等场景提供了完整解决方案，成为连接物理世界与数字制造的关键纽带。
一、技术协同：从实物到图纸的四步转化
（一）实物激光扫描：数据采集的 “精准眼睛”

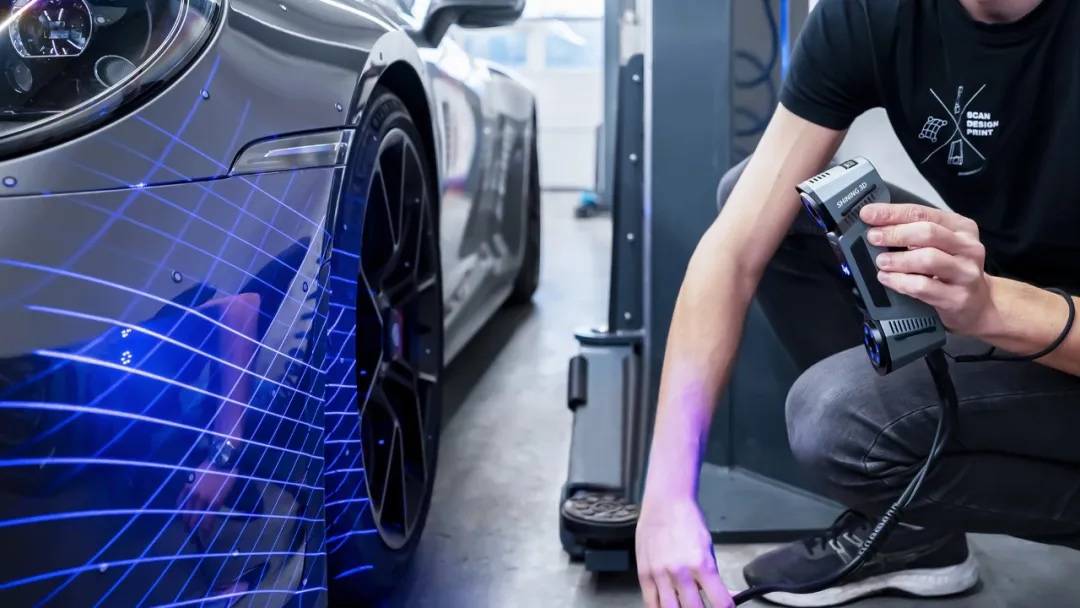

激光扫描是数字化的第一步，通过非接触式测量捕捉产品全域细节：

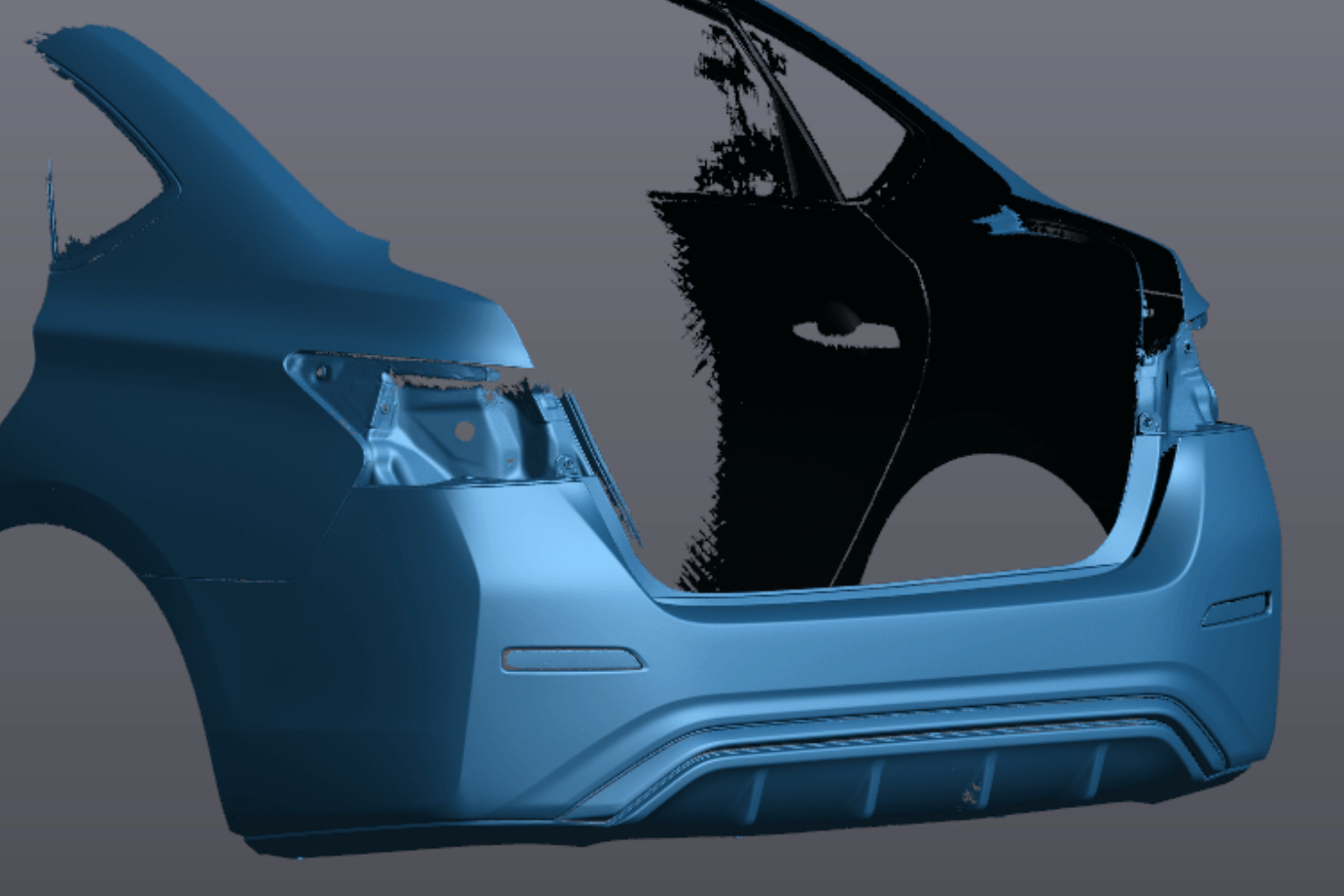

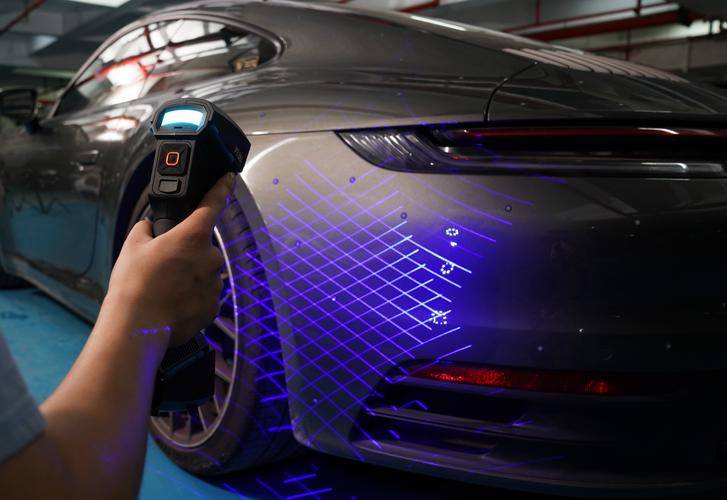

- 手持式激光扫描仪以 0.02mm 的单点精度，适配小型精密件（如齿轮、电子连接器），可捕捉齿形曲线、引脚间距等微观特征；大型产品（如家电外壳、汽车保险杠）则用固定式激光扫描系统，10 分钟内完成 1.2 米范围扫描，点云数据密度达每平方毫米 300 点，确保曲面过渡的连续性，避免传统卡尺测量的 “单点误差”。

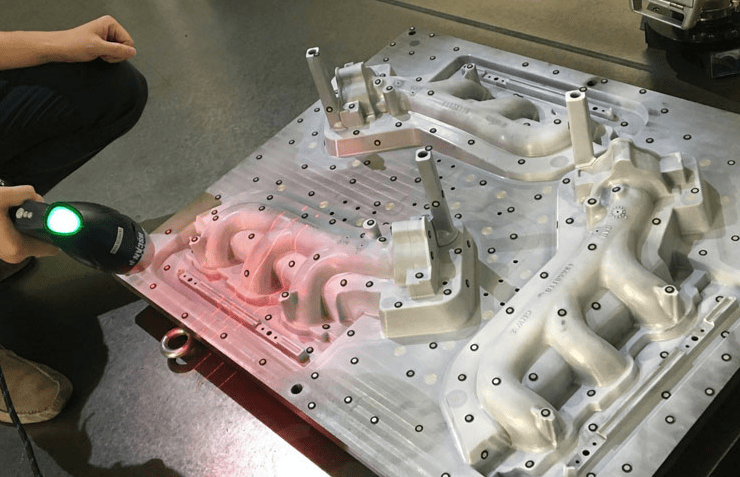

- 针对高反光（如金属件）、易变形（如塑料手板）产品，通过蓝光辅助扫描消除反光干扰，压力补偿算法修正形变数据，数据还原度达 99%，某模具厂通过该技术。
（二）产品三维抄数服务：数据处理的 “标准化中枢”

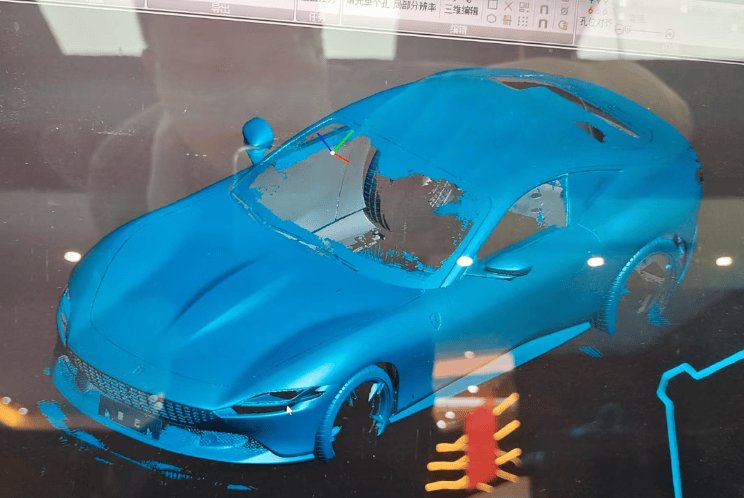

抄数服务将原始点云转化为可用数据：

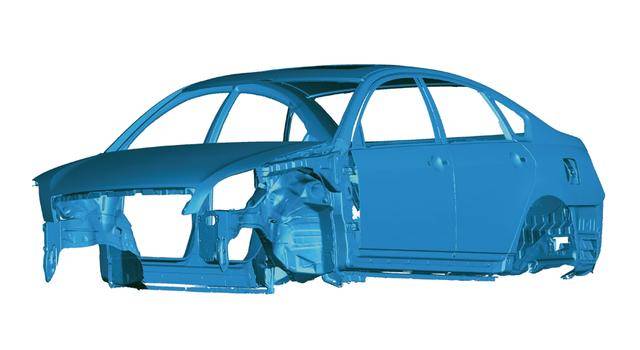

- 对扫描数据进行去噪、拼接、对齐，剔除油污、划痕等干扰信息，确保多视角数据拼接误差≤0.03mm。例如，对一台老旧机床的齿轮箱，通过 6 个视角扫描拼接，生成完整点云模型，解决了 “无图纸维修” 的难题。

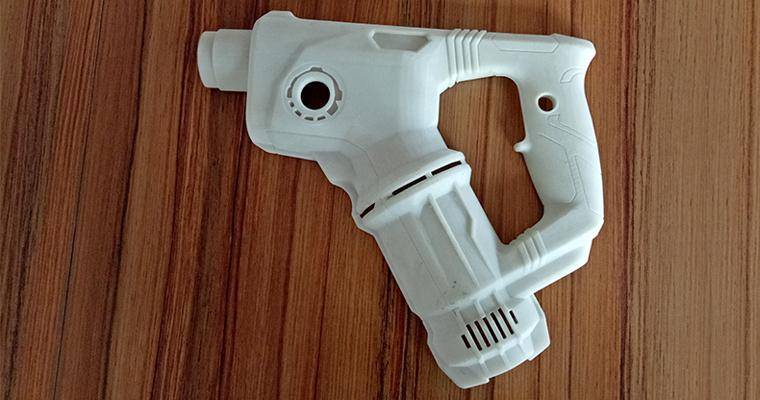

- 输出标准化点云文件（PLY/XYZ 格式），既可供逆向建模使用，也能直接用于 3D 打印样件验证，某消费电子企业通过抄数服务，3 天内完成竞品耳机的结构复刻，较传统测绘效率提升 8 倍。

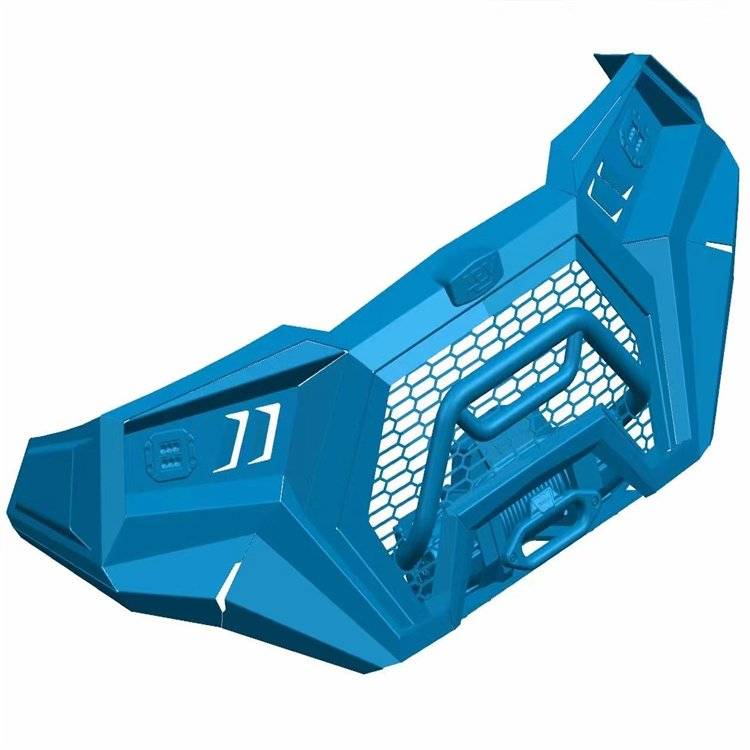

（三）逆向测绘建模：从点云到模型的 “智能翻译”
逆向建模让数据产生工程价值：
- 用软件提取产品功能特征（如定位孔、卡扣、分型线），采用 NURBS 曲面拟合技术重构参数化模型。针对复杂曲面（如汽车门把手的流线型曲面），通过曲率分析确保模型光顺度（偏差≤0.01mm），既 “形似” 又符合制造逻辑（如预留模具拔模斜度 3°）。
- 某医疗器械企业扫描骨科植入物原型后，逆向建模时优化螺纹导程参数，使产品与骨骼的结合力提升 20%，实现 “复刻 + 优化” 的双重价值。
（四）3D 出图：从模型到生产的 “最后一公里”
3D 出图将数字模型转化为可执行的生产指令：
- 输出包含尺寸标注（精度 ±0.01mm）、公差配合（遵循 GD&T 标准）、工艺说明（如机加工余量 0.1mm）的二维图纸，同时提供 STL/STEP 等三维格式，适配 CNC 加工、3D 打印等不同生产方式。
- 针对模具制造，图纸会特别标注型腔尺寸、顶针位置；面向装配场景，则增加爆炸图与配合间隙说明，某汽车零部件厂通过 3D 出图，使装配效率提升 30%，减少因图纸歧义导致的返工。
二、场景落地：全行业的数字化赋能实践
（一）制造业：老旧设备复活与快速研发
- 无图纸零件复刻：某纺织厂的梳棉机核心齿轮停产，通过激光扫描、逆向建模、3D 出图，5 天内完成替换件生产，设备恢复运转，成本仅为进口件的 1/4。
- 竞品分析与迭代：某新能源车企扫描竞品电机壳体，逆向建模后提取散热结构参数，3D 出图时优化流道布局，使自主研发的电机散热效率提升 15%，研发周期缩短 40%。
（二）文创与医疗：个性化与精度的双重满足

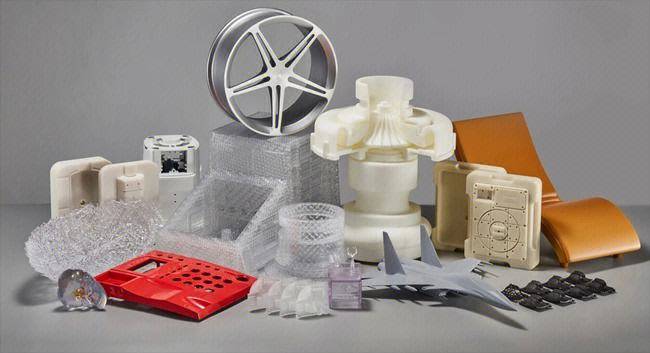

- 文创产品量产：非遗木雕作品通过激光扫描获取纹理数据，逆向建模后 3D 出图适配树脂 3D 打印，复刻品既保留原作风韵，又可批量生产，年销量突破 3 万件。
- 医疗定制化：扫描患者口腔数据，逆向建模设计隐形牙套，3D 出图标注牙套厚度（0.5mm±0.05mm），适配 3D 打印生产，贴合度达 98%，较传统工艺舒适度提升 60%。
（三）模具与工装：效率与寿命的双向提升
- 模具逆向修复：某注塑模具型腔局部磨损 0.1mm，通过扫描建模生成 “补偿图纸”，指导电火花加工修复，模具寿命延长 2 年，修复成本降低 50%。
- 工装快速定制：根据扫描的工件表面数据，逆向设计定位工装，3D 出图后 CNC 加工，使小批量零件的装夹时间从 20 分钟缩短至 5 分钟，加工效率提升 4 倍。
三、服务优势：重新定义制造效率与精度
（一）精度突破，告别 “经验误差”
- 激光扫描精度达 0.03mm，逆向建模曲面偏差≤0.02mm，3D 出图公差控制在 ±0.01mm，较传统手工测绘（误差≥0.5mm）提升 10 倍以上，某精密仪器厂借此使产品合格率从 85% 升至 99%。
（二）效率革命，压缩研发周期
- 从扫描到 3D 出图，简单零件 24 小时内交付，复杂组件 3-5 天完成，较传统流程（1-2 周）效率提升 80%，某消费电子企业用此服务，将新品试产周期从 1 个月压缩至 7 天。
（三）成本优化，降低试错风险
- 避免因图纸缺失导致的设备闲置，减少试模次数（从 5 次减至 2 次），某模具厂年节省成本，技术投入回报周期仅 3 个月。
四、未来趋势：智能化与场景深化
随着 AI 与工业互联网的融合，技术链路正迈向 “自动化 + 智能化”：
- AI 算法自动识别零件特征（如孔、槽、曲面），逆向建模效率提升 60%，复杂产品的建模周期从 5 天缩至 2 天；
- 数字孪生平台将扫描数据与生产数据联动，3D 出图时自动匹配最优加工工艺（如根据材料硬度推荐切削参数），某汽车主机厂通过该技术，将零件加工废品率降低 25%。
结语
产品三维抄数、逆向测绘建模、激光扫描与 3D 出图的协同，不仅是技术工具的组合，更是制造理念的革新。它让 “无图纸制造” 从不可能变为常态，让 “快速响应市场” 从口号变为现实。在智能制造加速渗透的今天，这套技术链路正以 “数据驱动” 的力量，推动传统制造向 “精准化、柔性化、高效化” 转型，成为企业在激烈竞争中抢占先机的核心竞争力。
